Zwangsbedingungen bei der Erzeugung von 2D-Profilen
Bindungen von Objekten in 2D-Profilen
Zwangsbedingungen können auf ein Gruppe von Definitionspunkten definiert werden, Definitionspunkte sind:
- Endpunkte von Linien, Kurven oder Kreisbögen
- Mittelpunkte von Kreisen oder Kreisbögen
- Interpolationspunkte von NURBS Kurven

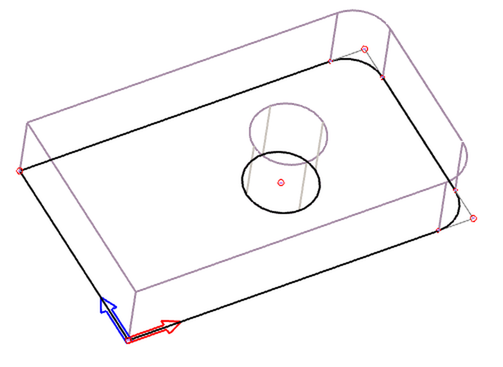

Definitionspunkte bei der Erzeugung eines Solids aus 2D-Profilen
Falls mit Zwangsbedingungen und Parametern in Profil-basierten Solids gearbeitet werden soll, muss ein Solid zuerst zum Bearbeiten angewählt werden. Danach wird das entsprechende Symbol in der Bearbeitungs-Werkzeugleiste angeklickt und der Bearbeitungs-Modus wird in den Modus für "Solidprofil Bindungen" umgeschaltet. Nach einer erfolgten Anbringung von Zwangsbedingungen wird beim nachträglichen Ändern immer in den Modus für "Solidprofil Bindungen" umgeschaltet, man kann in den Modus zum Bearbeiten der 2D-Profile durch Anwahl des Icons "Profil bearbeiten" in der Werkzeugleiste zurückschalten.

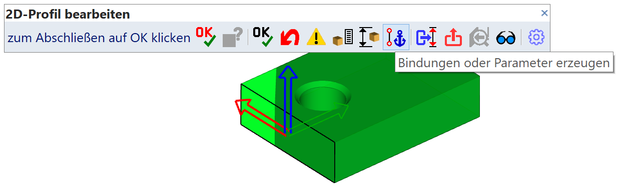

Vom 2D-Profil Bearbeitungs-Modus in den Modus für "Solidprofil Bindungen" umschalten
Definitionspunkte können in einem definierten Abstand zum Koordinatenursprung oder an einen anderen Definitionspunkt (einem Ankerpunkt) gebunden werden. Der Abstand kann als konstanter Wert, über einen Parameter oder einen mathematischen Ausdruck, der Parameter enthält, angegeben werden. Wenn die entsprechenden Parameter geändert werden, ändert sich die Position der Definitionspunkte.
Definitionspunkte können in Richtung der X-Achse, Y-Achse oder in radialer Richtung gebunden werden. Die Zwangsbedingungen können für X- und Y-Achse unabhängig definiert werden. Jedoch, falls Definitionspunkte in radialer Richtung gebunden sind, können sie nicht zugleich in X- und Y-Richtung gebunden werden und umgekehrt. Beim Versuch der Festlegung einer solchen Zwangsbedingung, werden Sie informiert, dass bestehende Bindungen überschrieben werden.
Eine Zwangsbedingung wird für eine Gruppe von einem oder mehreren Definitionspunkten festgelegt. Nach Wahl der Definitionspunkte muss ein Referenzpunkt aus den bereits gewählten Punkten festgelegt werden. Der gebundene Abstand ist der Abstand vom Koordinatenursprung oder Ankerpunkt zum Referenzpunkt. Wird der Abstandswert geändert, werden alle Definitionspunkte entsprechend verschoben.
Liste der verfügbaren Bindungsmethoden
| Symbol | Methode |
 | Bindung eines Objektes in X-Richtung zum Koordinatenursprung |
 | Bindung eines Objektes in X-Richtung an ein weiteres Objekt |
 | Bindung eines Objektes in Y-Richtung zum Koordinatenursprung |
 | Bindung eines Objektes in Y-Richtung an ein weiteres Objekt |
 | Bindung eines Objektes in einem bestimmten Winkel und Abstand zum Koordinatenursprung |
 | Bindung eines Objektes in einem bestimmten Winkel und Abstand an ein weiteres Objekt |
 | Änderung einer Kreisbogendefinition: von 2 Punkte, Radius zu 2 Punkte, Radius und Zentrum und umgekehrt |
 | Änderung eines Fasenabstandes |
 | Änderung des Radius eines Kreises, Kreisbogens oder einer Verrundung |
 | Anzeigen der Zwangsbedingungen und Koordinatensysteme |
 | Überprüfen von Profilabmessungen |
 | Ändern einer bestehenden Zwangsbedingung |
 | Löschen einer bestehenden Zwangsbedingung |
 | Ändern eines bestehenden Koordinatensystems |
 | Umdefinieren des Koordinatensystems einer Zwangsbedingung. Die X/Y Koordinaten werden auf den neuen Winkel bezogen |
 | Profilbearbeitung beenden |
 | Geometrie-Erzeugung ändern ohne Profiländerung |
 | Ohne Änderung zurück nach 3D |
Wählen von Definitionspunkten
Definitionspunkte können einzeln, Punkt für Punkt oder folgendermaßen gewählt werden:
 | Wahl von Definitionspunkten innerhalb eines Auswahlfensters |
 | Wahl von Definitionspunkten außerhalb eines Auswahlfensters |
 | Umschalten zwischen hinzufügen zur Elementwahl oder entfernen aus der Auswahl |
Falls Definitionspunkte nicht wählbar sind, werden sie in einer anderen Farbe dargestellt. Die Anwahl von Definitionspunkten wird unterbunden wenn:
- Die Definitionspunkte ein anderes Koordinatensystem aufweisen als der erste gewählte Punkt - bei der Erzeugung von Zwangsbedingungen.
- Die Definitionspunkte zu einer anderen Bindungsgruppe als der für die Änderung oder zum Löschen angewählten Gruppe gehören.
Es ist auch möglich, direkt nach der Anwahl der Definitionspunkte über das Kontextmenü die gewünschten Schritte zur Bindungsdefinition auszuwählen.
Optionen für die Darstellung
Ähnlich wie beim Erzeugen und Ändern von 2D-Profilen kann auch hier die grafische Darstellung umgeschaltet werden:
 | Umschalten zwischen dicken und dünnen Umrisslinien im 2D |
 | Umschalten zwischen voll schattierter und Drahtgitterdarstellung |
Verrundungen, Fasen und Radien von Kreisen und Bögen
Radien von Kreisen und Bögen, sowie Verrundungen können als parametrische Werte definiert werden, ebenso wie Werte für die Fasen. Die Definition einer Zwangsbedingung ist für die Änderung eines Radius oder einer Fase nicht zwingend notwendig. Wählen Sie einfach das Objekt und definieren Sie eine neuen Wert.
Verrundete und abgefaste Ecken werden als Rundung oder Fase erkannt, wenn die Kantenbearbeitung im 2D-Modus im Raum erfolgt ist. Bei Profilen, die im 2D-Zeichnungsmodus erstellt wurden, wird eine Rundung nur erkannt, wenn diese zwischen 2 linearen Segmenten erstellt wurde. Im Fall einer verrundeten oder abgefasten Ecke ist der Definitionspunkt der Endpunkt der ursprünglichen Ecke. Die Verbindungspunkte der Rundungen und Fasen werden anders als die ursprünglichen Linien- oder Bogensegment-Endpunkte dargestellt. Diese Verbindungspunkte können nicht für die Definition von Zwangsbedingungen gewählt werden, sie können jedoch für Messungen herangezogen werden.
Zwangsbedingungen für Kreisbögen
Standardmäßig sind Kreisbögen über 2 Endpunkte und einen Radius definiert. Falls notwendig, kann der Mittelpunkt zur Definition hinzugefügt werden. In diesem Fall müssen die Endpunkte explizit neu berechnet werden, anderenfalls kann es passieren, dass sie nicht den exakten Abstand vom Kreiszentrum aufweisen.
Eine Ausnahme bilden Endpunkte von Kreisbögen wenn sie nur in X- oder Y-Richtung gebunden sind. Zum Beispiel: Wenn der Endpunkt in X-Richtung gebunden ist, ist die X-Koordinate genau definiert, dies gilt ebenfalls für das Kreiszentrum. Die Y-Koordinate wird nach jeder Änderung der X-Koordinate oder des Radius des Kreisbogens neu errechnet. Je nach Lage der geometrischen Elemente kann es passieren dass es keine mathematische Lösung gibt, wenn jedoch eine Lösung existiert ist damit die neue Position des Kreisbogen-Endpunktes exakt festgelegt.
Zwangsbedingungen für NURBS Kurven
NURBS sind interpolierte Kurven die über einen Punktesatz definiert sind. Die Kontur der Kurve kann verändert werden, indem man die Positionen von Interpolationspunkten ändert. Die Interpolationspunkte können, wie andere Definitionspunkte auch, an Zwangsbedingungen gebunden werden - entweder als einzelne Punkte oder als Punktesatz in einer gebundenen Gruppe.
Bearbeiten von Zwangsbedingungen
Zum Bearbeiten von Bindungen muss zuerst ein einzelner Definitionspunkt gewählt werden. Ist dieser Punkt Mitglied von zwei Bindungsgruppen (zum Beispiel eine Gruppe ist in X-Richtung gebunden, eine weitere in Y-Richtung), muss zuerst die gewünschte Bindungsart gewählt werden. Definitionspunkte werden zur Gruppe hinzugefügt oder daraus entfernt. Nach Bestätigung der Auswahl wird der Abstand der Gruppe bestätigt oder neu definiert. Referenz- oder Ankerpunkte können nicht geändert werden, wenn sie bereits an einen anderen Definitionspunkt gebunden sind.
Löschen von Zwangsbedingungen
Zuerst wird ein Definitionspunkt einer Bindungsgruppe ausgewählt. Nach Bestätigung des Löschvorganges werden alle Zwangsbedingungen dieser Bindungsgruppe entfernt.
Koordinatensysteme
Im Normalfall wird im Weltkoordinatensystem von VariCAD gearbeitet. Die X-Achse ist nach rechts, die Y-Koordinate nach oben gerichtet, der Ursprung des Koordinatensystems wird bei der Profilerzeugung festgelegt. Falls notwendig kann das Koordinatensystem für eine Gruppe von gewählten Definitionspunkten neu definiert werden. Das neue Koordinatensystem kann über folgende Methoden festgelegt werden:
 | Ursprung am gewählten Definitionspunkt, X-Richtung zu einem gewählten Definitionspunkt |
 | Ursprung am gewählten Definitionspunkt, X-Richtung unter bestimmtem Winkel |
 | Ursprung über X/Y festgelegt, X-Richtung zu einem gewählten Definitionspunkt |
 | Ursprung über X/Y festgelegt, X-Richtung unter bestimmtem Winkel |
 | Koordinatenursprung auf das Bezugs-System zurücksetzen |
Falls der Koordinatenursprung über X/Y Koordinaten oder über eine Winkel zur X-Achse definiert ist, können auch Parameter anstatt konstanter Werte verwendet werden. Bei Änderung des Koordinatenursprungs oder des X-Achsen Winkels werden die Positionen aller Definitionspunkte ebenfalls neu errechnet.
Wenn das Koordinatensystem für einen Satz von Definitionspunkten umdefiniert wird, können Zwangsbedingungen nur für Definitionspunkte mit demselben Koordinatensystem festgelegt werden.
