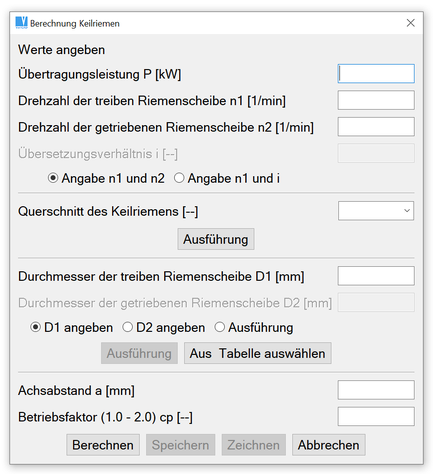

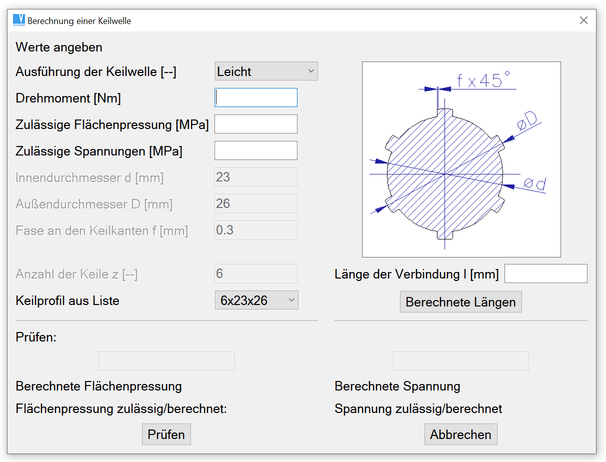

Berechnung von Mechanischen Bauteilen

Bedienung, Beispiel für verschiedene Eingabemöglichkeiten, Maustasten-Klicks, Kurzwahltasten und deren Kombinationen. Beispiele für das Erkennen von Objekten und deren Anwahl, sowie Änderungen der Ansichten.

Dynamische Werkzeugleiste, Aufklapp-Menüs. Anwahlpunkte von 2D Objekten. Vorgegebene (fixe) Längen, Winkel oder Koordinaten (aktiviert mit der TAB-Taste). XY Koordinaten, DxDy, Winkel and Radius (aktiviert mit den Tasten K, D und R). Konstruktionslinien. Hilfsraster (aktiviert über die Leertaste). Temporäre und transiente Hilfslinien. Ändern des Bezugspunktes (aufgerufen mit der K-Taste). Temporärer Koordinatenbezugspunkt (zur Anzeige der XY Werte). Anzeige von 2D-Koordinaten. Änderung des Bezugspunktes von dem DxDy gemessen wird. Änderung von DxDy einer gewählten Position (aktiviert mit der Taste D). Bezugspunkt + TAB (Vorgabewerte). Bezugspunkt + TAB + temporäre Konstruktionslinien. Bezugspunkt + DxDy (aktiviert durch drücken der D Taste). Deaktivierung der automatischen Erkennung von 2D Objektpositionen – drücken und halten der F2 Taste.

Dynamische Werkzeugleiste, Aufklapp-Menüs. Objektwahl nach Objekttyp (Auswahlfilter). Objektwahl nach Objekteigenschaften – Farbe, Linientyp, ... (Auswahlfilter). Objektwahl mit Rechtsklick auf ein 2D Objekt. Ändern der Eigenschaften von 2D Objekten (Farbe, Linientyp, ...). Alle Kreise mit Ausnahme des Roten wählen (Standard Farbpalette).

Von einem Punkt zum anderen Punkt. Die Verwendung von Leitlinien. Eingaben entsprechender Werte über die Tastatur (xy, dx, dy, Winkel, Radius durch Drücken der Tasten K, D und R). Verwendung von fixen (vordefinierten) Werten (durch drücken der TAB-Taste). Alle Werkzeuge können kombiniert werden (TAB, dxdy, ...). Tangenten-Linien.

Über zwei gegenüberliegende Punkte. Verwendung von fixen (vordefinierten) Werten (aktiviert über die TAB-Taste). Diagonaler Abstand.

Versatz auf einer Seiten von einer mittleren Polylinie. Versatz auf beiden Seiten von einer mittleren Polylinie.

Zentrum und Punkt am Kreis. Zentrum und Radius. Zwei Punkte. Drei Punkte. Als Tangente an 2 Objekte. Als Tangente an 3 Objekte.

Wellenabsatz - Ansicht. Wellenabsatz - Kontur erzeugen.

ŠLeitkreis innen, Ausrichtung des Polygons an der Ecke. Leitkreis außen, Ausrichtung des Polygons an der Kante.

Ziehen, zum Starten kurz Strg+Shift drücken und Mauszeiger über ein Objekt bewegen. Ziehen – Rechtsklick. Zwei Methoden mit unterschiedlichen Referenzpunkten. Ziehen, auf ein Symbol klicken. Verwendung von Strg+X, Strg+V. Verschieben über einen definierten Vektor. Verschieben an eine neue Zielposition. Positionieren, mittels Zeigerschritten bei der Zeigerbewegung.

Strecken, Ziehen mit dem Mauszeiger. Linienlänge ändern (strecken). Ändern eines Kreisradius (durch Mauszeigerbewegung). Anisotrope Skalierung und Spiegelung.

Verrundung einer 2D-Ecke, Schnellzugriff (Shift-Taste verwenden). Verrundung einer 2D-Ecke. Fase an einer 2D-Kante, Schnellzugriff (Shift-Taste verwenden). Fase an einer 2D-Kante. Erzeugen einer Kante. Änderung eines Rundungsradius, Schnellzugriff (Shift-Taste verwenden).

Verlängerung bis zu einer Begrenzung. Erzeugen eines vollen Kreis aus einem Kreisbogen. Ein Teilsegment entfernen. Beschneiden. Aufbrechen eines Objektes an einer Begrenzung. Aufbrechen eines Objektes an einem Punkt.

Änderung der Farbe. Änderung des Linientyps. Änderung des Layers. Aus-/Einblenden von Objekten (unsichtbar/sichtbar). Änderung der angezeigten Linienstärke – 1 oder 2 Bildpunkte.

Smarte Bemaßung – Bemaßungen einfach mit einem einzelnen Kommando erzeugen. Horizontale und vertikale Bemaßung. Bemaßen von Gewinden, Fasen, Verrundungen und Durchmessern. Ausrichtung an anderen Maßen.

Zeichnungsformat, Blattrand. Zeichnungsmaßstab. Verwendung von 2D Layern, automatisches Umschalten von 2D Layern. Standardeinstellungen für eine neue Datei.

Zeichnen der 2D Objekte und Schriftkopf im 2D-Bereich manuell ausfüllen. 2D Objekte und Schriftkopf automatisch aus dem 3D-Bereich erzeugen. Drucken in eine PDF-Datei.

Arbeiten mit 3D-Solids. Beispiele für das Einfügen und Wählen von Solids, sowie deren Transformationen.

Beispiele für das Einfügen, die Erkennung und Transformieren von Solids. Beispiele für Solid-Kopien.

Einfache vordefinierte Solids (Quader, Zylinder, Kegel, Rohr, …). Alle Solids können über Drehung, Extrusion oder über Konturübergänge erstellt werden.

Solid erzeugen über Extrusion, volle oder teilweise Drehung.

Erzeugen eines Solids mittels eines Überganges von einem Rechteckes in einen Kreis.

Erzeugung eines Solids durch Übergang eines Rechteckes in einen einzelnen Punkt.

Erzeugung eines Solids durch Übergang von mehreren unterschiedlichen planaren Profilen.

Erzeugung eines Solids durch Übergang von mehreren unterschiedlichen planaren Profilen.

– Verschiebung einer 2D-Kontur – Erzeugen eines Geländers, Rohr, …

Erzeugen von Rohren, Drähten. (Geländer, Kabel, Seile...).

Drehung und Flächenübergang von zwei unterschiedlichen Konturen, wie Kreis und Rechteck oder 2 Kreise mit unterschiedlichen Radien. Der Profilüberlang kann linear oder tangential an jedem Ende erfolgen.

Erzeugen einer Spiralfläche bei gleichzeitiger Drehung und Extrusion.

Erzeugung von Bohrungen und Gewindebohrungen, Nuten, Schnitt mit extrudiertem Profil oder einem Quader. Die X-Achse des Werkzeugs ist immer normal zur gewählten Fläche ausgerichtet.

Blechteile erstellen mit der Schalenfunktion.

Bearbeitung von Solid-Elementen durch Maßänderungen. Die Werte können in Tabellen oder über 3D-Bemaßunge definiert werden. Änderungen von Bemaßungen, gemeinsam mit der Änderung der Position von Solid-Elementen.

Bearbeitung von Basis-Solids durch anpassen der Erzeugungs-Kontur.

Solid-Elemente über den Mauszeiger wählen (drücken und halten der Strg-Taste und Zeiger darüber bewegen) oder über den Booleschen Objekt-Baum.

Beispiel der Erzeugung eines 3D-Drahtkörpers, Gewinde und geometrische Zwangsbedingungen. Im nächsten Schritt wird die Änderung gezeigt.

Ein Beispiel alternativer Erzeugung einer Baugruppe, Unterbaugruppen, Bauteile und die entsprechenden 2D-Zeichnungen.
