Skizzieren - 2D-Zeichnungen in 3D, Zeichnungsmethoden
Wenn man ein Profil erstellt, das anschließend für eine Rotation oder eine Extrusion in 3D verwendet werden soll, oder wenn man ein bestehendes Profil bearbeitet, verwendet VariCAD die 2D-Zeichenfunktion direkt im 3D-Raum. Die 2D-Zeichnungen in 3D bieten die gleichen Funktionen, wie die 2D-Zeichenfläche oder der 3D-Raum, die Funktionen sind jedoch auf das Zeichnen, Bearbeiten und Anzeigen beschränkt.
Die Zeichnungsebene kann ausgewählt werden, wenn ein neues Profil erstellt wird (siehe 3D-Solids aus 2D-Profilen erstellen ). Der Skizzier-Modus wird aber auch aktiviert, wenn die Kontur eines Basis-Solids oder eines Solid-Elements (Teil des Booleschen Baums) geändert werden soll.
Objekte darstellen
Das 2D-Profil wird in einer Farbe erstellt. Sie können die Darstellung von Objekten umstellen, indem Sie folgende Funktionen benutzen:
 | Umschalten zwischen dicken und dünnen Umrisskanten in der 2D-Darstellung |
 | Das Raster in der Zeichenebene ein-/ausschalten |
 | Zwischen der Drahtdarstellung und der schattierten Darstellung aller 3D-Objekte umschalten. |
Die Verwendung von Zoom, Verschieben, Rotieren, Rückgängig oder Wieder herstellen von Ansichtsänderungen funktionieren genau so wie in 3D. Zusätzlich gibt es Methoden, die mit der 2D-Zeichenfläche zusammenhängen:
 | Den Zoombereich in der Zeichenebene durch ein Fenster definieren |
 | Eine Ebene rechtwinklig zu einer Ansicht erstellen |
 | Auf alles in der Projizierte Zeichenebene zoomen |
 | Einen Punkt für das Zentrum der 3D-Ansichtsrotation in der Zeichenebene auswählen |
2D-Zeichnungsumfang
Diese Funktionen sind darauf beschränkt, Linien, Bögen, Kurven oder Punkte zu zeichnen oder zu bearbeiten. Die 2D-Zeichnung in 3D erlaubt keine Funktionen mit Texten, Maßen, Blöcke oder Schraffuren. Kopieren und Einfügen können benutzt werden, um eine bestehende Zeichnung in eine Zeichenebene einzufügen oder ausgewählte Objekte in eine Datei speichern. Wenn nicht unterstützte Objekte (wie z.B. Text-Objekte) aus einer anderen Zeichnung übertragen werden sollen, werden diese automatisch entfernt.
Konstruktionslinien und temporäre Konstruktionslinien
Die Verwendung von Konstruktionslinien ist gleich wie im 2D. Beim Skizzieren ist es sehr bequem temporäre Konstruktionslinien (Leitlinien) für Linien, Mehrfach-Linien oder anderen Objekten zu verwenden - siehe Temporäre Konstruktionslinien. Wenn eine Profile für ein Rotationssolid erstellt oder geändert wird, ist die Dreh-Achse auch eine weitere Konstruktionslinie. Standardmäßige und temporäre Konstruktionslinien oder Dreh-Achsen werden farblich unterschiedlich dargestellt.

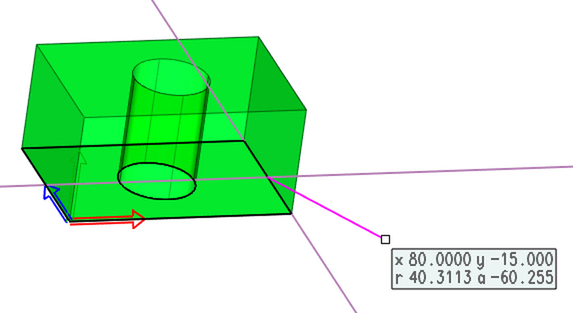

Beispiel temporärer Konstruktionslinien beim Skizzieren. Temporäre Linien werden an der zuletzt gewählten Position beim Zeichnen von Linien eingefügt.
Arbeiten mit 3D-Objekten
Wenn auf einer 2D-Zeichnungsebene eine Position angeben wird, kann man auch eine Position im 3D-Raum angeben. Als Ergebnis, wird die rechtwinklige Projektion des gewählten 3D-Punktes auf die Zeichnungsebene gewertet. Mit einem Klick auf das folgende Symbol in der Werkzeugleiste wird die 2D-Position bezogen auf einen Raumpunkt ermittelt:
 | Position aus 3D projizieren |
Die Tasten 'q' oder '!' können auch verwendet werden, um die Projektion einer 3D-Position in die aktuelle Arbeitsebene zu ermöglichen.
Man kann auch neue 2D-Objekte (Linien, Kurven, Bögen) als Schnittlinie/-kurve von einem ausgewählten 3D-Solids und einer Fläche erstellen:
 | 2D-Objekte aus Solid und Zeichenebene - SXDP |
 | 2D-Objekt als Schnitt zwischen Flächenstück und Zeichenebene - PXDP |
