Parameter
Parameter können überall dort verwendet werden, wo ein 3D-Objekt definierte Werte benötigt. Diese Eingabewerte können nummerischen Konstante sein, einzelne Parameter oder mathematische Ausdrücke, in denen auch Parameter vorkommen können. Parameter können Abmessungen festlegen oder Positionen innerhalb des entsprechenden Solids definieren, wenn sie mit geometrischen Zwangsbedingungen (Bindungen) verwendet werden. Werden Parameter geändert, werden alle betroffenen Solids neu aufgebaut. Im 2D-Bereich werden keine Parameter unterstützt.
Definition von Parametern
Parameter dürfen Buchstaben und Ziffern beinhalten und müssen mit einem Buchstaben beginnen. Erlaubte Buchstaben sind a..z und A..Z, die Verwendung von Umlauten, griechischen, kyrillischen Zeichen, sowie japanische oder chinesische Schriftzeichen sind nicht möglich. Die Definition von mathematischen Ausdrücken ist in Mathematische Ausdrücke beschrieben.
Parameter können mit der Funktion PAR (siehe unten) erzeugt werden, oder können statt eines nummerischen Wertes in ein Eingabefeld geschrieben werden. Falls der Parameter noch nicht existiert, wird die Erzeugung eines neuen Parameters vorgeschlagen und kann bestätigt werden. Der Vorgabewert für die nummerische Eingabe wird als Vorschlagswert für den Parameter angeboten.
Parameter in Dateien
Einmal definiert, werden Parameter in einer Tabelle gespeichert. Parameter-Tabellen sind Teil des 3D-Bereiches. Sie werden mit der korrespondierenden 3D/2D Datei (Dokument) gespeichert und wieder geladen. Falls ein Dokument eingefügte Objekte aus Teile-Dateien (Parts) enthält (d.h. falls das Dokument eine Baugruppen-Datei ist), enthält jede Baugruppe ihre eigene Parameter-Tabelle. Die Parameter-Tabelle, die in einer Baugruppe verwendet wird, ist de facto die Parameter-Tabelle der eingefügten Teile-Datei (Part).
Wenn eine Datei in die aktuelle Datei (Dokument) eingefügt wird, wird die Parameter-Tabelle der eingefügten Datei mit der aktuellen Parameter-Tabelle verglichen. Falls die neuen Parameter in der aktuellen Tabelle nicht vorkommen, werden sie akzeptiert. Wenn sie existieren und unterschiedliche Werte aufweisen, werden sie nicht übernommen und zu konstanten Werten umgewandelt.
Parameter in skalierten Solids
Wenn Solids, die parametrische Werte enthalten, skaliert werden, werden alle diese Werte in Konstante umgewandelt. Sinngemäß werden alle parametrischen Werte in Konstante verwandelt, wenn die Einheit des Dokumentes (von Millimeter zu Zoll oder umgekehrt) geändert wird. In beiden Fällen wird der Anwender vor der Operation auf diesen Umstand hingewiesen.
Parameter Typen
Parameter werden in 3 Typen eingeteilt:
- Lineare Parameter. Diese Parameter werden zur Definition von Länge, Durchmesser, Dicke, Rundungsradius, usw. verwendet. Lineare Parameter können in mathematischen Ausdrücken verwendet werden.
- Winkel-Parameter. Diese Parameter werden zur Definition von Winkeln verwendet. Winkel-Parameter können in mathematischen Ausdrücken verwendet werden, die Werte der Parameters beziehen sich auf Winkel-Grad.
- Gewinde-Parameter. Dieser Parameter-Typ kann zur Definition Gewinden verwendet werden. Zum Beispiel können Sie einen Parameter “t” für “M10” verwenden. Immer wenn der Parameter “t” umdefiniert wird, ändert sich das entsprechende Gewinde. Gewinde-Parameter dürfen nur als Einzel-Parameter und nicht in Ausdrücken verwendet werden.
Arbeiten mit Parametern
 | Hinzufügen, ändern und entfernen von Parameter-Werten – PAR |
Diese Funktion ermöglicht das Arbeiten mit allen Parametern im aktuellen 3D Bereich und Baugruppen. Man kann:
- Parameter neu definieren. Wählen Sie einen Parameter-Typen, einen neuen Parameter-Namen und Wert. Werte für Gewinde-Parameter können aus einer Gewinde-Liste gewählt werden. Wenn Baugruppen existieren, muss entweder der 3D-Bereich oder eine Baugruppe ausgewählt werden.
- Wert ändern. Mit Anwahl des Parameters kann dessen Wert geändert werden. Es können mehrere Parameter geändert werden, bevor die Änderungen auf die entsprechenden Solid angewendet werden können.
- Parameter umbenennen.
- Parameter löschen. Falls ein Parameter, der in der Geometrie verwendet ist, gelöscht wird, wird der parametrische Wert in eine Konstante umgewandelt.
Nachdem Werte von Parametern geändert wurden, überprüft das System:
- Ob die neuen Werte den Objektvorgaben entsprechen. Beispielsweise ist es nicht möglich, ein Rohr mit einem Außendurchmesser, kleiner als dem Innendurchmesser zu erstellen.
- Ob mathematische Ausdrücke ausgewertet werden können. Mann kann nicht durch den Wert Null dividieren oder eine Wert fast bei Null, bzw. ein Winkel kann nicht ermittelt werden, wenn der Sinus-Wert größer als 1 oder kleiner als -1 ist.
Danach werden alle betroffenen parametrischen Wert neu berechnet und die entsprechenden Solids neu aufgebaut. Es ist möglich, dass Element-Grundkörper oder Positionen mit den neuen Parametern nicht möglich sind und daher der Solid-Baum nicht neu aufgebaut werden kann. Diese Solids werden hervorgehoben dargestellt und die Änderung wird nicht ausgeführt. Die neuen Werte können korrigiert und damit die Solids wieder aufgebaut werden.

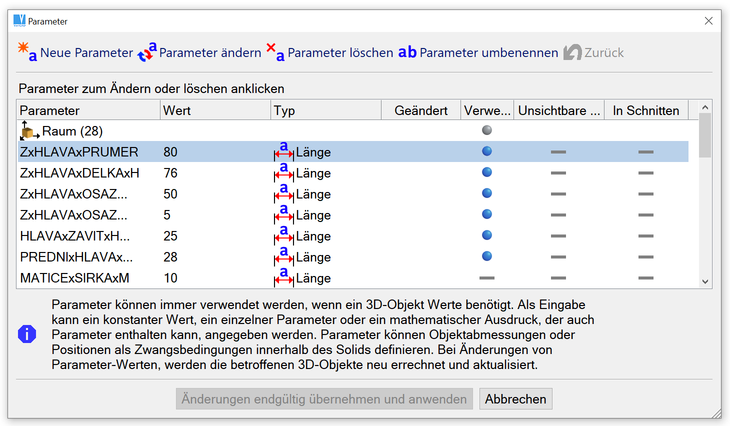

Parameter-Verwaltung. Wenn der Mauszeiger über den Symbolen verweilt, werden Hilfetexte mit zusätzlichen Informationen angezeigt.
