2D オブジェクトの編集と削除

このセクションでは、選択した 2D オブジェクトと文字列の形状を変更する方法を紹介します。オブジェクトの選択については、 2D オブジェクトの選択 をご覧下さい。


コマンドを選択して、オブジェクトを選択すると、編集できます。またはオブジェクトを選択してから、コマンドを選択することも可能です。また、オブジェクトを 1 つまたは複数選択し、何もない領域で右クリックをすると、ポップアップメニューからコマンドを選択できます。


オブジェクトの削除

2D オブジェクトの削除 - DOB、Ctrl + D

選択した 1 つ以上の 2D オブジェクトを削除します。


オブジェクトの形状の変更

裁断 - TBO

裁断曲線の一側面にある線、スプライン、円弧部分を削除します。また、2 点を定めて仮裁断線の設定ができます。

線分の削除 - RSG

円弧、スプライン、線から線分を削除します。2 点を選択して線分を削除します。

延長 - EBO

指定した曲線まで、線または円弧を延長します。また、2 点を定めて仮延長線の設定ができます。

破断線 - BLN

選択した線上に各分割マークの位置を定め、分割マークを作成します。

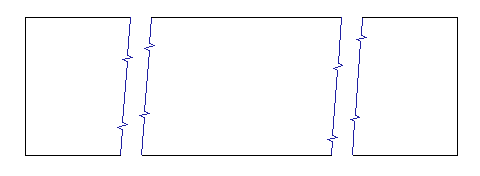

破断線の例


円弧から円を作成 - CEC

選択した円弧から円を作成します。

スプラインの編集 - ESP

選択したスプラインの編集をします。スプライン定義点の 1 つを選択し、新しい位置へドラッグします。ドラッグしている間、スプラインの形は動的に変化します。編集を終了する場合、Enter キーを押すか右クリックをします。

線の長さの変更 - CHLL

選択した線の長さを変更または、ストレッチを実行します。

円弧半径の変更 - CHAR

選択した円弧または円の半径を変更します。円弧が丸みのある角として作成された場合、VariCAD はフィレット半径に変更し、フィレット処理を保存します。複数の線、複数の円弧、複数の 2D の丸みを付けた角を選択できます。選択したすべてのオブジェクトは 1 度で変更を実行できます。


角の作成、面取り、フィレット処理

これらの機能は線、円弧、NURBS 曲線の線分に使用します。スナップ交点上のカーソルが V 型の記号に表示される場合、それを選択すると、交点と交わる両方の線分を一度に選択できます。線分を分けて選択する場合、1 番目、2 番目、または両方の線分を対象に選択できます。処理の結果として、線分が裁断されるということになる場合、裁断されない部分の線分を選択します。


角、面取り、フィレット処理の一括選択

特定のコマンドを選択する(例えば、対応するアイコンをクリックする)代わりに、Shift キーを押しながら、角や 2D オブジェクトの交点の上にカーソルを置き、V 型の記号を表示させ、右クリックすると、角、面取り、フィレットをメニューから選択できます。


いくつかの状況では、すべての 3 つの機能を使用できない場合があります。フィレットのような機能を既に選択している場合、各ステップを終了した後、別のコマンドを選択したり、Esc キーを押して中断するまで、角のフィレット処理を続けることが出来る場合があります。

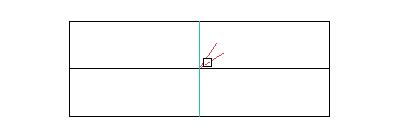

丸める交点の選択

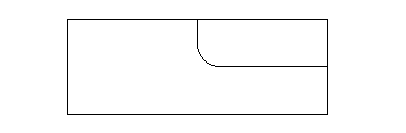

丸み付けの結果


角 - CCO

選択した線分の交点で鋭角を作成します。角を作成する場合、線分の裁断か延長をします。そのため、裁断していない部分の線分を選択します。

2D 角の面取り - CHM、Ctrl + R

2 つの線間の角を面取りします。各線分の長さまたは 1 つの線分の長さと角度によって面取りをします。線分を裁断するか延長するかを選択できます。

2D 角のフィレット処理 - RND、Ctrl + F

線または円弧の間の角を丸めます。2 つの円弧をフィレット処理する場合、凹凸どちらにするか選択できます。また線分を裁断するか延長するかを選択できます。


2D オブジェクトの分解と分割

分解 - EXP

選択した 2D オブジェクトを基本要素へ分解します。オブジェクトは次のように分解されます。


点で分割 - BPO

選択した位置で線、スプライン、円弧を分割し、 2 つに分かれたオブジェクトを作成します。

曲線で分割 - BBO

指定した曲線で線又は円弧を分割し、2 つに分かれたオブジェクトを作成します。選択した 2 点によって仮曲線の作成ができます。


文字列の編集

文字列の編集 - ETX

選択した文字列を修正します。文字列行が編集ウィンドウ内に表示され、編集できます。

文字列属性 - TAC

選択した文字列の属性を変更します。変更する文字列の選択をする前に、新しい属性と文字列パラメーター、フォント、挿入ポイントを変更するかどうかを設定します。

文字列の整列 - JTX

中央点または別に選択した点に合わせて文字列を横に揃えます。

文字列の幅 - TWD

選択した文字列幅の変更をします。カーソルによって定めた 2 つの距離の比率で、新しい文字列幅を定めます。

文字列を縦に移動 - MTI

文字列を縦に移動します。移動距離は行間隔の倍数となり、移動する行数を入力する必要があります。文字列を削除または行間に文字列を挿入した後、文字列が移動します。

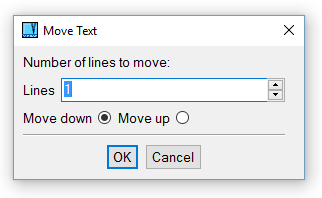

文字列の移動ウィンドウ


線分にフォントを分解 - BTF

2D 文字列を線分に分解します。旧バージョンではこの機能は、3D 文字を作成する為の文字の輪郭の分解に使用されていました。現在、3D 文字列オブジェクトは、フォントの押出に関連するコマンドで作成できます。 3D 文字列 をご覧ください。
