文字列オブジェクトの作成

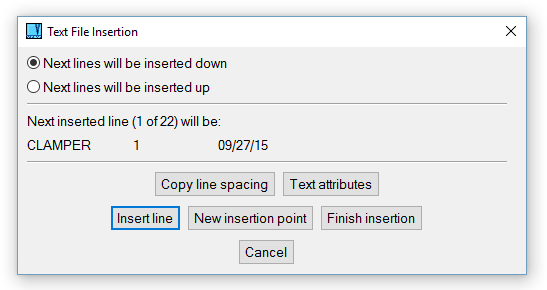

図面へ文字列を追加する場合、いくつかの方法があります。シングルテキスト、最大 10 行までのマルチテキスト、文字列ファイルから挿入ができます。文字列は横方向または指定した角度にすることができます。既存の文字列の編集の詳細は文字列の編集をご覧下さい。

文字列の属性 - TXA

次の文字列の属性設定ができます。

文字列の高さ
文字列の角度 - 文字列の行の角度（シングルテキストまたは文字列ファイルの挿入は横方向になりますが、角度は後で変更できます）
文字列の傾き - 個々の文字の角度
行間隔 - 文字列の高さに応じて
文字列の幅 - 文字列の高さに応じて
文字列の挿入点
文字列のフォント

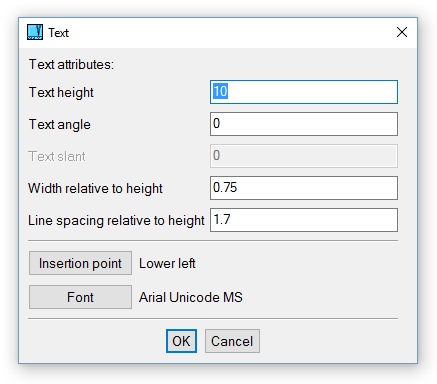

文字列の属性ウィンドウ

文字エンコード、文字フォント

VariCAD で使用される全ての文字列オブジェクトは Unicode でエンコードされています。しかし、文字フォントを選択する場合、いくつかの制限があります。VariCAD は次の2つのフォントタイプで動作します：

VariCAD フォント、VariCAD 標準　これらのフォントはいつでも利用可能ですが、文字セットは制限されています。VariCAD 標準フォントは西ヨーロッパエンコード、中央ヨーロッパエンコードとキリル文字に対応しています。
TrueType フォント　これらはオペレーティングシステムから利用できます。Windows オペレーティングシステムは Linux システムとは異なるフォントを提供します。TrueType フォントには通常、Unicode 文字セットからのほとんどの文字が含まれます。

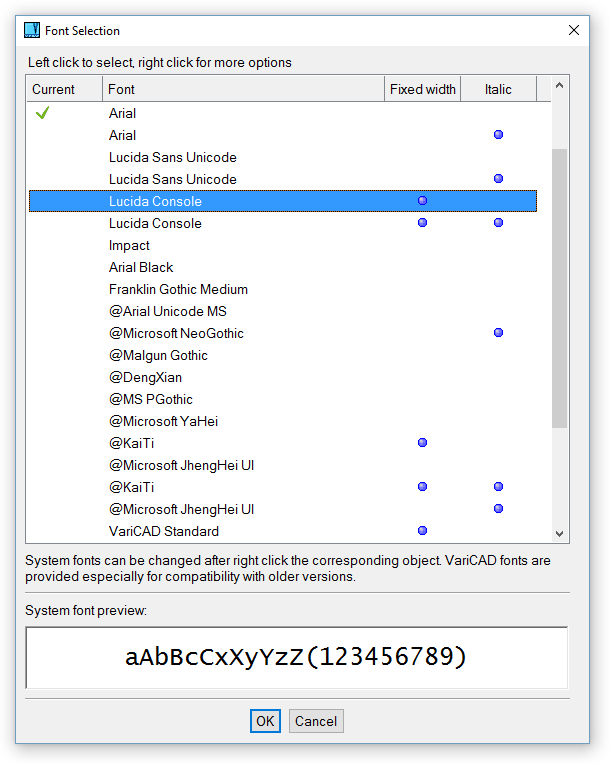

文字フォント選択

文字列の縦書き

VariCAD の文字列は横書き（左から右）で入力されます。必要に応じて、 Windows 下で、中国語、日本語、韓国語で一行を縦書きで入力することが出来ます。true-type フォントで @ で始まるフォント名を選択します。例えば @Gulim などです。そして、文字角度を -90 に設定します。True type フォントで@ で始まる中国語、日本語、韓国語のフォント名は 90 度に回転されています。

VariCAD の現在のバージョンでは右から左の横書きには対応していません。

Windows 10 では初期設定で事前定義のすべてのフォントがインストールされていない場合があります。
