部品計算はオブジェクトメニュー >計算からできます。ISO 単位(mm、N、MPa 等)を計算に使用します。次のような機械部品を計算できます。

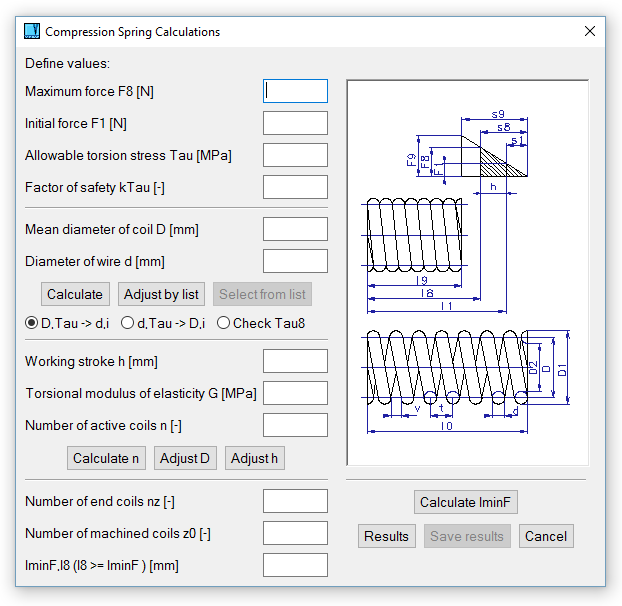

圧縮ばねの計算ウィンドウ

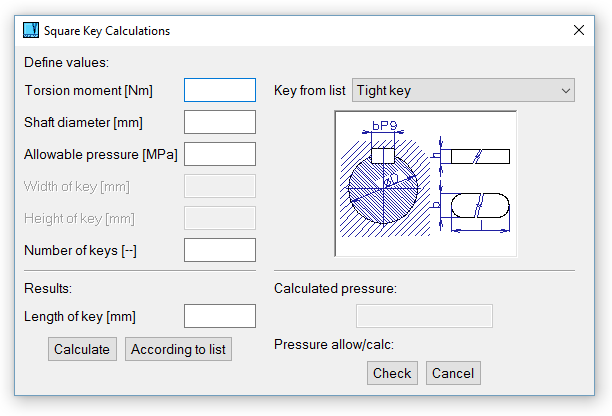

角キーの計算ウィンドウ

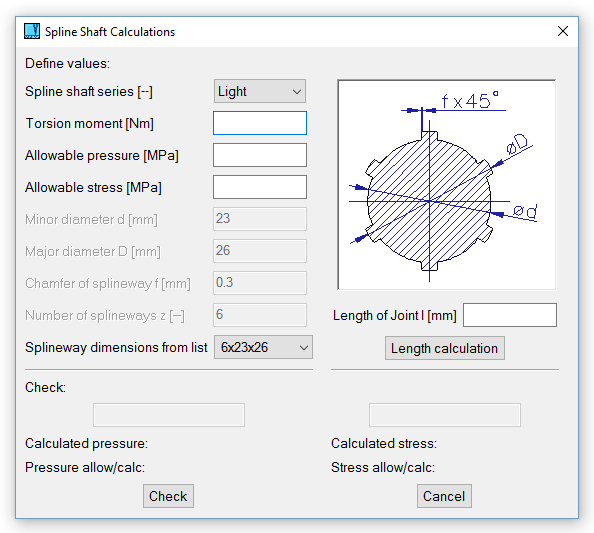

スプライン回転軸の計算ウィンドウ

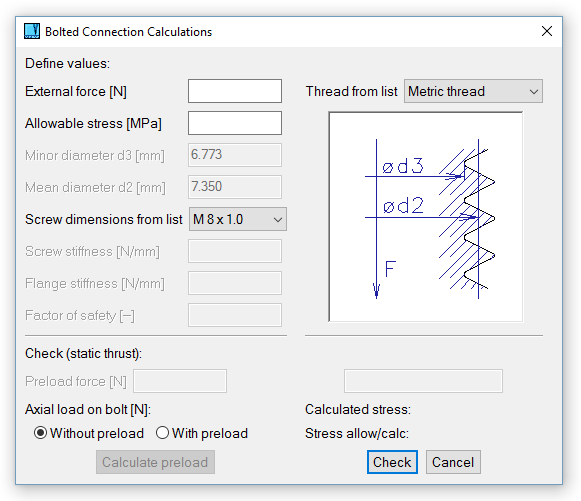

ボルト接続の計算ウィンドウ

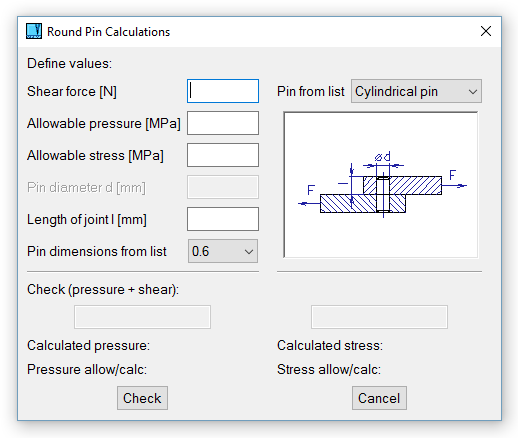

丸ピンの計算ウィンドウ

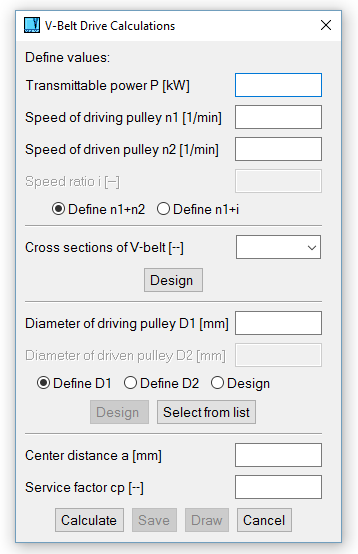

V ベルト駆動の計算ウィンドウ

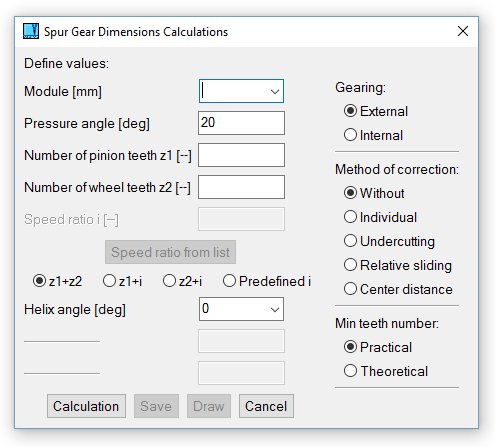

平歯車の寸法の計算ウィンドウ

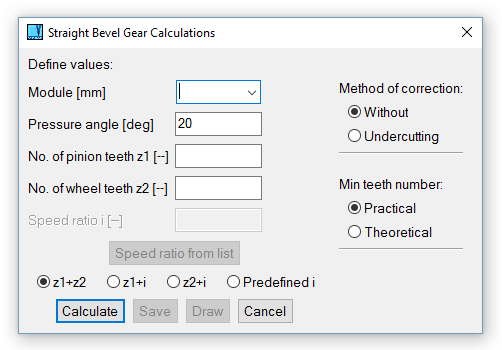

すぐばかさ歯車の計算ウィンドウ

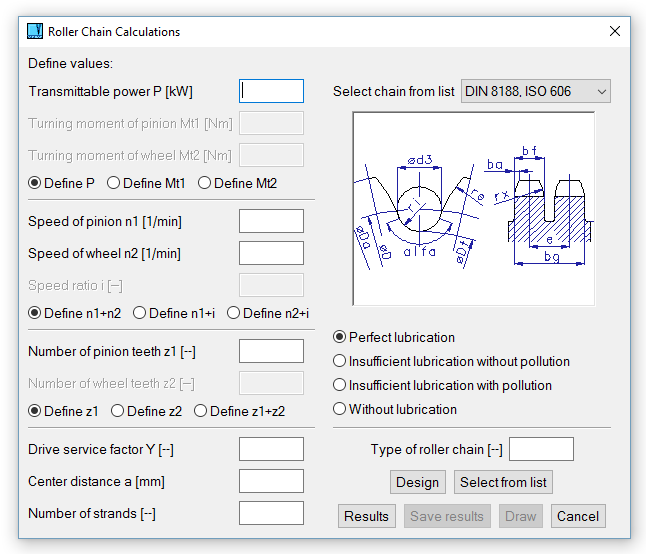

ローラー・チェーンの計算ウィンドウ

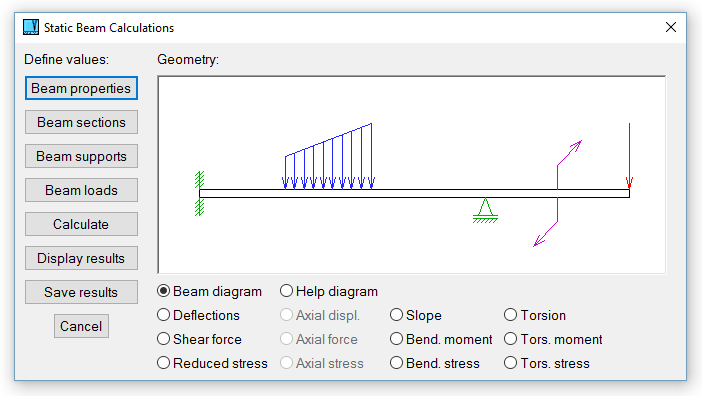

静的梁計算ウィンドウ
![]() | 2D 領域 - 2DA |
選択した 2D 領域の 2D 表面積、断面の曲げ係数、重心の計算をします。これらの値は機械部品計算で使用します。境界線は閉じている必要があり、また島を含めることもできます。自動的に境界線を定めたり、線分毎に定めることができます。また、結果表示ウィンドウに、“重心で作図線を作成する”オプションがあります。
![]() |
![]() |
![]() |
