記号は 2D オブジェクトの 1 つです。記号の定義は次の通りです。
記号は基本ライブラリから挿入でき、また独自の記号ライブラリを作成することもできます。基本の VariCAD パッケージでは、水圧系の記号、空気圧系の記号、電気系の記号が入っています。
溶接、公差、仕上げ記号は他の機能になります。 寸法記入 をご覧下さい。

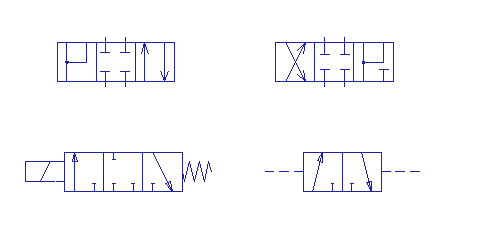

記号の例

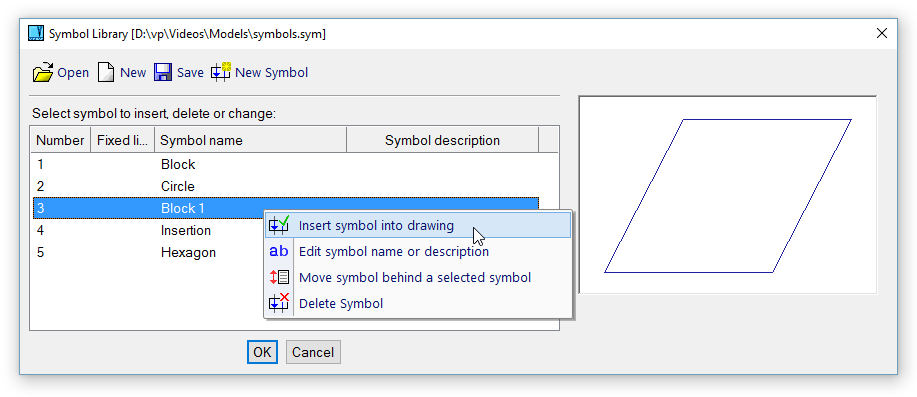

 | 記号の挿入 - SLI |
開いているライブラリから記号を挿入します。ライブラリが開いていない場合は、まずライブラリを選択するか、新しいライブラリを作成します。1 つのライブラリのみ 1 度に開くことができます。配布されている VariCAD パッケージ（空気圧系の記号や水圧系記号など）から使用できる記号は、メニューにある“部品”から図面に挿入できます。
記号を挿入する間、次のオプションが使用できます。
記号リストの既存の記号をクリックすると次のことが可能です：
記号での作業
|
|
|
