| Rotace profilu - RP3 |
Vytvoří těleso vzniklé rotací profilu. Je-li profil otevřený, osa rotace je definována spojením krajních bodů profilu. Je-li profil uzavřený, pak osa rotace se zadává. Profil může být jen jeden. Tato funkce rotuje profil o 360 stupňů. Osa rotace je osa X kreslící roviny. V případě, že vkládací bod je definován automaticky (dle konfigurace) je umístěn na prvním bodě osy rotace. Při výběru uzavřených profilů (více vnořených profilů je povoleno), tím se vytvoří díry v tělese.
Příklad tělesa vzniklého rotací otevřeného profilu o 360 stupňů
 | Rotace o méně než 360 stupňů - RPR |
Stejná funkce jako "Rotační součást", ale se zadáním úhlu rotace menší než 360 stupňů. Uzavřený profil může obsahovat další vnořené profily jedné úrovně.

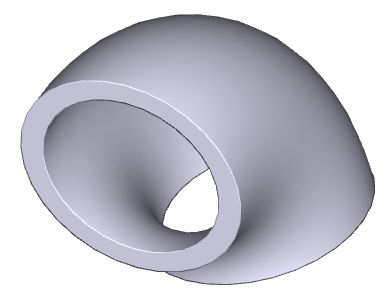

Příklad tělesa vzniklého částečnou rotací uzavřeného profilu o 90 stupňů
 | Protažený profil - EP3 |
Vytvoří těleso vzniklé protažením profilu. Profil musí být uzavřený a může obsahovat další vnořené profily jedné úrovně. Před výběrem profilu se zadává výška tělesa, případně referenční bod a směr osy X. Volitelně lze zapnout a zadat úhel úkosu.
Pohybem kurzoru můžete zadávat výšku protažení během kreslení. Výška může být jak kladná, tak záporná nad kreslící rovinou ve směru osy Z.
Je vhodné použít pohyb kurzoru v krocích. Chcete-li definovat přírůstek, nebo tuto možnost zapnout nebo vypnout, klepněte pravým tlačítkem myši během vlečení.

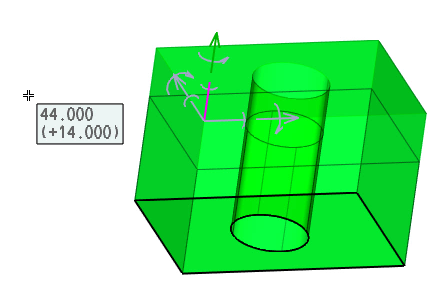

Zadávání hodnoty výšky protažení pohybem kurzoru

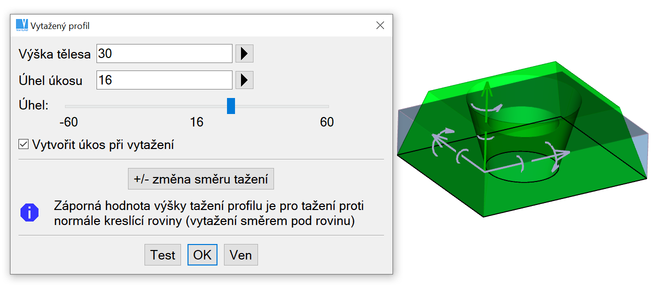

Zadávání hodnoty úhlu pohybem kurzoru
 | Tažení profilu, více profilů - PVP |
Přechod mezi dvěma nebo vice profily. Každý profil je kreslen na vlastní kreslící rovině. Každý profil musí obsahovat stejný počet segmentů (přímek, oblouků, kružnic nebo NURBS křivek). Na rozdíl od protažených profilů, tažené profily mohou obsahovat pouze jeden vnitřní (vnořený) profil.
Můžete propojit jeden obdélníkový profil (také se zaoblenými rohy) s jedním kruhovým profilem. Spojení se provádí automaticky. Naproti tomu, pokud chcete propojit více profilů v kombinaci jako více obdélníků s kružnicemi, kružnice s elipsami či uzavřené NURBS křivky, je nutné rozdělit kružnice nebo křivky na stejný počet segmentů.
 | Přechod mezi 2 rovinami - PM2R |
Tento typ tažení spojuje dvě roviny vybrané na dvou různých tělesech. Po výběru obou rovin můžete pokračovat v kreslení nebo můžete dokončit tvorbu tělesa.
 | Rotační přechod dvou profilů - RTP |
Tento příkaz kombinuje tažení mezi dvěma rovinami a rotace kolem osy. Po výběru první roviny tělesa se zvolí osa X kreslící roviny jako osa rotace. Možná budete muset předefinovat osu rotace a úhel natočení.
Pro více informací klikněte na Kreslení ve více rovinách

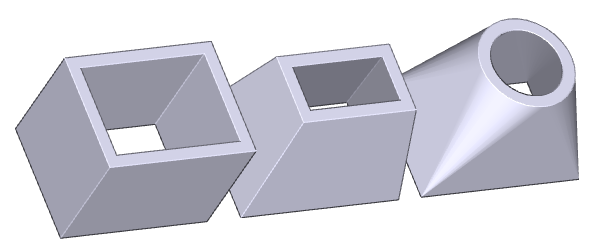

Protažení a přechod obdélník kružnice

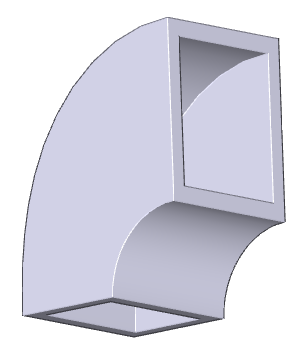

Rotační přechod profilů
 | Šroubová plocha - SRB |
Vytvoří těleso vzniklé tažením profilu po šroubovici. Profil šroubovice musí být uzavřený. Profil ke šroubovici může být jako normálný, axiální nebo radiální řez. Například u tlačné nebo tažné pružiny se zadává profil jako normálný řez. Před výběrem profilu se zadává výška tělesa (pružiny), otočení ve stupních a poloměr vinutí. Levotočivá šroubovice se zadává zápornou hodnotou otočení.

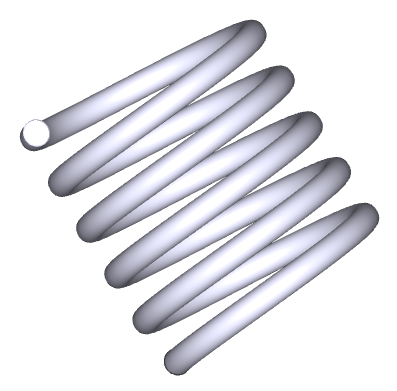

Příklad šroubovice s kruhovým profilem v normálném řezu
Tato tělesa je snadné vytvořit i editovat. Zadávají se pouze pomocí rozměrů. Jednotlivé rozměry lze odečítat z existujících těles stejného typu, nebo jednoduše odměřit ze 2D či 3D, případně kopírovat rozměry celého tělesa. Editace tělesa se provede změnou jeho rozměrů nebo 2D editací jeho profilu.
Odpovídající obrázky zobrazené v panelech se mění podle aktuálně nastavených možností. Možnosti válce například umožňují vybrat zkosení nebo zaoblení. Při změně těchto možností se obrázky zobrazují s nebo bez zkosení atd.
Když je vloženo základní těleso před potvrzením polohy a zadáte jeden krok zpět (stisk kolečka myši), zobrazí se základní těleso spolu s prostorovými kótami a můžete je změnit změnou těchto kót.
VariCAD nabízí následující předdefinovaná tělesa:
 | Hranol - 3HR |
 | Válec - 3VA |
Včetně srážení a zaoblování hran v rámci částí hřídele.
 | Komolý kužel- 3KU |
 | Komolý jehlan - 3KJ |
Obecný jehlan s obdélníkovou základnou a vrcholem.
 | Koleno trubky - 3KO |
 | Trubka - 3TR |
Trubky jsou také v knihovnách strojních součástí.
 | Kuželová trubka - 3KT |
 | Koleno plné - 3KP |
 | Koule - KOU |

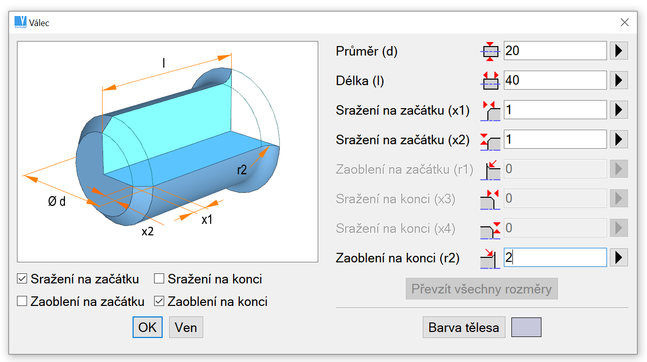

Dialogový panel vytváření válce
Pokud vytváříte nové těleso, musíte nejprve zadat rozměry v tabulce. Pak je nové těleso připraveno k vložení. Než potvrdíte polohu tělesa můžete pravým tlačítkem myši na tělese vybrat nové zadávání rozměrů v tabulce nebo vlečením.
Prostorové kóty jsou použity jako první možnost, pokud zvolíte těleso k editaci. Chcete-li změnit vybranou kótu, klepněte na ni a zapište novou hodnotu v dialogovém okně.
Můžete kliknout na šipku kóty. Potom můžete měnit rozměr pohybem kurzoru. Kliknete-li na šipku kóty pravým tlačítkem myši, z nabídky můžete zvolit, zda se rozměr změní ve směru vybrané šipky nebo symetricky.
Je vhodné použít pohyb kurzoru v krocích. Chcete-li definovat přírůstek, nebo tuto možnost zapnout nebo vypnout, klepněte pravým tlačítkem myši při změně rozměru pohybem kurzoru.

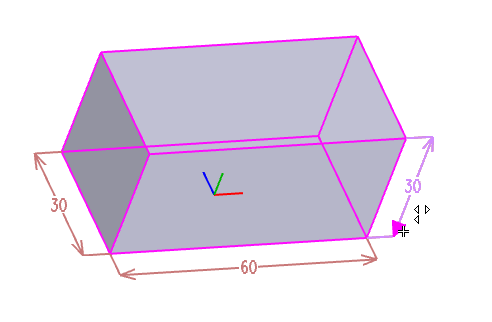

Volba rozměru, který chcete upravit

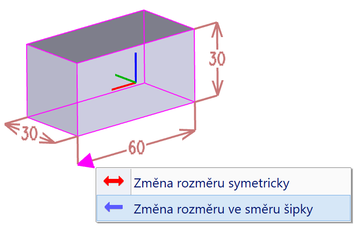

Volba směru změny rozměru

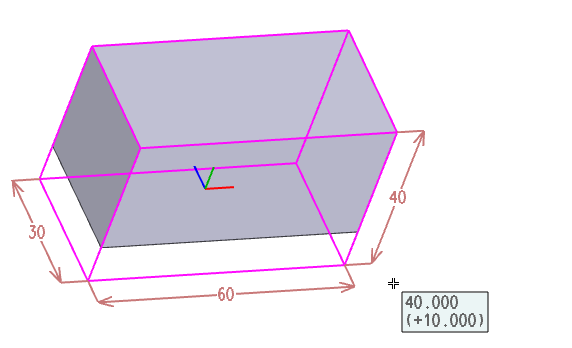

Změna rozměru pohybem kurzoru myši
|
|
|
