Die Funktion Flächen-Abwicklung erlaubt Ihnen, eine abgewickelte Darstellung einer 3D-Fläche zu erzeugen und in eine 2D-Zeichnung zu übertragen. So können Sie Teile darstellen, die aus Blech gefertigt werden.
Falls Sie nur eine abgewickelte Oberfläche benötigen, können Sie das Teil dazu auch als volles Solid erzeugen.
Jede gebogene Oberfläche kann als Schale entweder als Schale nach außen oder als Schale nach innen erstellt werden.
Sie können nur Flächen abwickeln, die von Geraden erzeugt werden, also beispielsweise zylindrische oder konische Flächen. Ebenen können auch abgewickelt werden, sie sehen aber in 2D genauso aus wie im 3D-Modus. Sie können auch mehrere Flächen für die Abwicklung auswählen. In diesem Fall schlägt die Funktion Verbindungen zwischen abgewickelten Teilflächen vor.
Die abgewickelten Objekte werden in der 2D-Ansicht im Maßstab 1:1 angezeigt und können daher als Vorlage verwendet werden, wenn die 2D-Zeichnung ausgedruckt wird. Der Umriss der abgewickelten Fläche wird durch kurze Liniensegmente angenähert. Die X/Y-Koordinaten von Punkten auf dem Umriss können in eine Textdatei geschrieben werden. Des Weiteren können Bezugslinien an Punkten auf dem Umriss platziert werden.
Wenn die Blechstärke gering genug ist, können Sie sie ignorieren. Anderenfalls muss die Blechstärke angegeben werden und wird bei der Berechnung der Flächen-Abwicklung benutzt.
| Oberfläche abwickeln - SDE |
Die folgenden Eigenschaften müssen für die Flächen-Abwicklung festgelegt werden:

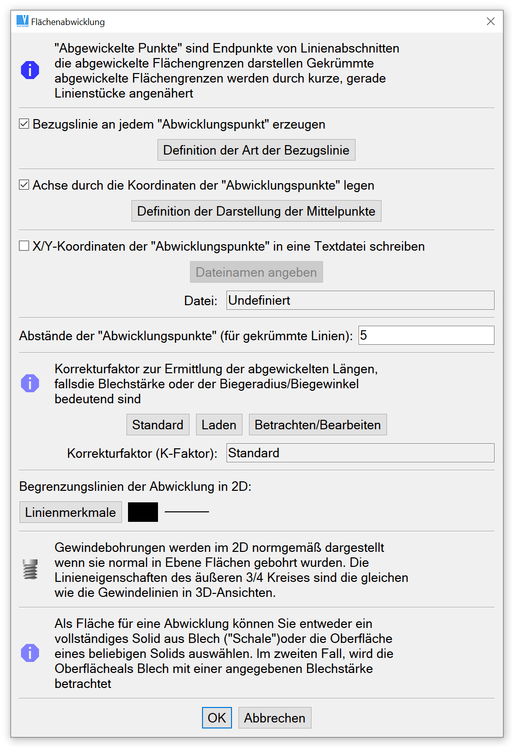

Dialog zur Flächen-Abwicklung
Nach der Definition dieser Eigenschaften wählen Sie die Flächen aus, die abgewickelt werden sollen. Drücken Sie die Eingabetaste oder die rechte Maustaste, um die Flächenauswahl abzuschließen. Die folgenden Optionen sind optional:
 | Vollständiges Solid aus Blech. Diese Option ist nur dann verfügbar, wenn keine anderen Flächen ausgewählt sind. Nachdem das gesamte Solid ausgewählt wurde, können Sie, falls gewünscht, einzelne Flächen wieder abwählen. |
Weitere verfügbare Optionen erlauben es Ihnen, zwischen dem Auswählen und Abwählen umzuschalten, die vorherige Auswahl rückgängig zu machen oder die Auswahl abzuschließen und damit die Flächen-Abwicklung zu starten.
Nach der Auswahl der Flächen müssen Sie die Blechstärke eingeben. Wenn die ausgewählten Flächen aus dem Material Blech sind, wird die Stärke automatisch ermittelt und Sie können diesen Wert bestätigen Anderenfalls geben Sie bitte an, ob die Blechstärke von Bedeutung ist. Falls ja, geben Sie den Wert für die Blechstärke und wählen Sie aus, ob die Flächen äußere Fläche sind oder ob das gewünschte Blech eine zusätzliche Schicht auf der Oberfläche bildet.
Im letzten Schritt muss die Flächen-Abwicklung noch in der 2D-Zeichnung platziert werden. Falls notwendig, geben Sie den Koordinaten-Ursprung der Flächen-Abwicklung und die Positionen der Bezugslinien an.

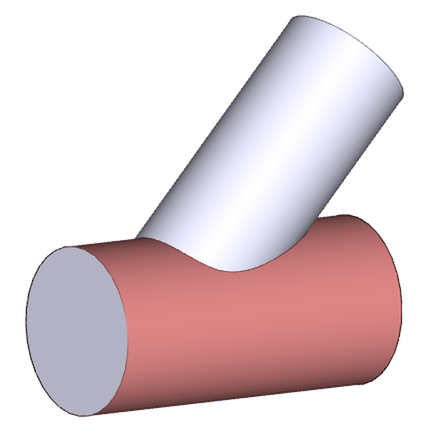

Auswahl einer Fläche für die Flächen-Abwicklung

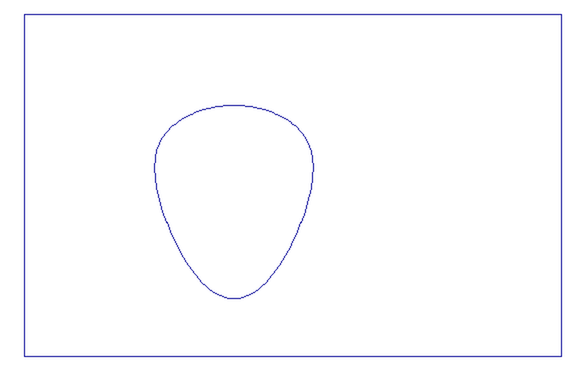

2D-Darstellung der Flächen-Abwicklung

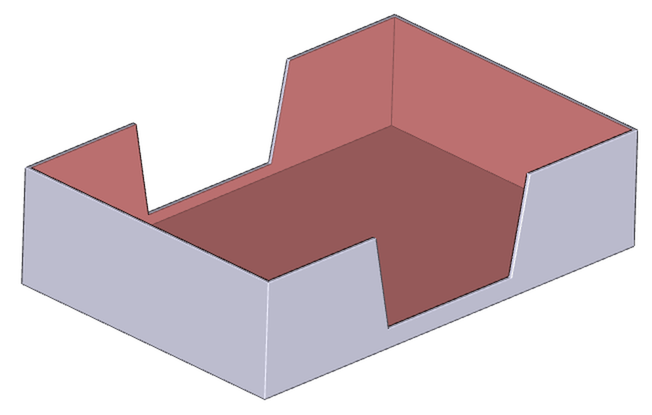

Auswahl mehrerer Flächen

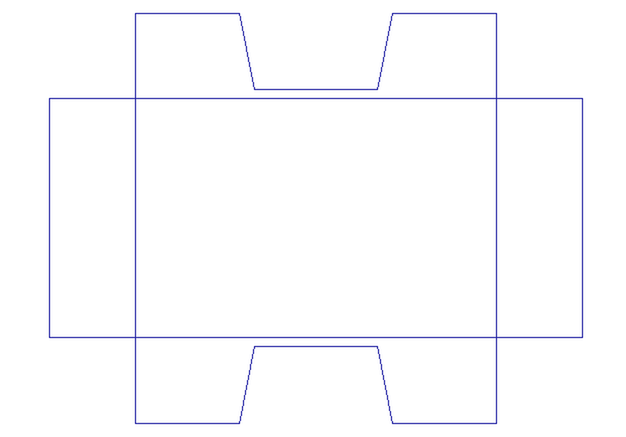

2D-Darstellung der Flächen-Abwicklung
