Erstellen von Textobjekten

Es gibt unterschiedliche Wege, um Text in Ihre Zeichnungen einzufügen: Als einfache Textzeile, als Notiz mit bis zu 10 Zeilen oder von einer Textdatei eingefügt. Text kann horizontal oder in einem bestimmten Winkel geschrieben werden. Siehe Text bearbeiten für weitere Details zum Verändern von bestehendem Text.

Textmerkmale - TXA

Sie können die folgenden Textmerkmale bearbeiten:

• Schriftgröße
• Zeilenneigung - die Richtung (Neigung) einer Textzeile (einzeilige Texte und Textdateien werden horizontal eingefügt, können aber anschließend in eine andere Richtung ausgerichtet werden)
• Zeichenneigung - der Winkel der einzelnen Schriftzeichen
• Zeilenabstand - proportional zur Schriftgröße
• Zeichenbreite - proportional zur Zeichenhöhe
• Einfügepunkt des Textes
• Schriftart

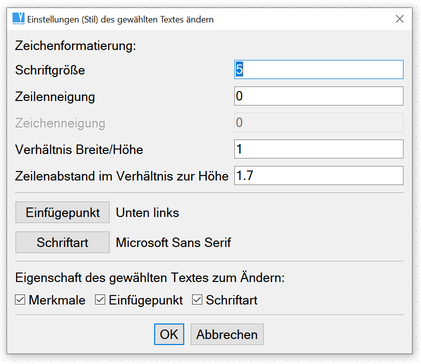

Dialog Textmerkmale

Text Codierung, Zeichensätze

Alle Textobjekte, die VariCAD verwendet, sind Unicode kodiert. Es gibt jedoch Einschränkungen bei der Wahl von Zeichensätzen. VariCAD arbeitet mit zwei Arten von Zeichensätzen:

• VariCAD Zeichensätze, wie VariCAD Standard. Diese Schriftarten sind immer verfügbar, aber sie enthalten eine beschränkte Anzahl an Zeichen. VariCAD Standard Schriften unterstützen Westeuropäische Zeichenkodierung, Mitteleuropäische Kodierung und Kyrillisch.
• Truetype Zeichensätze. Diese Schriftarten sind im Betriebssystem verfügbar, wobei Windows andere Zeichensätze als Linux mit liefert. Üblicherweise enthalten Truetype Schriften die meisten Zeichen des Unicode Zeichensatzes.

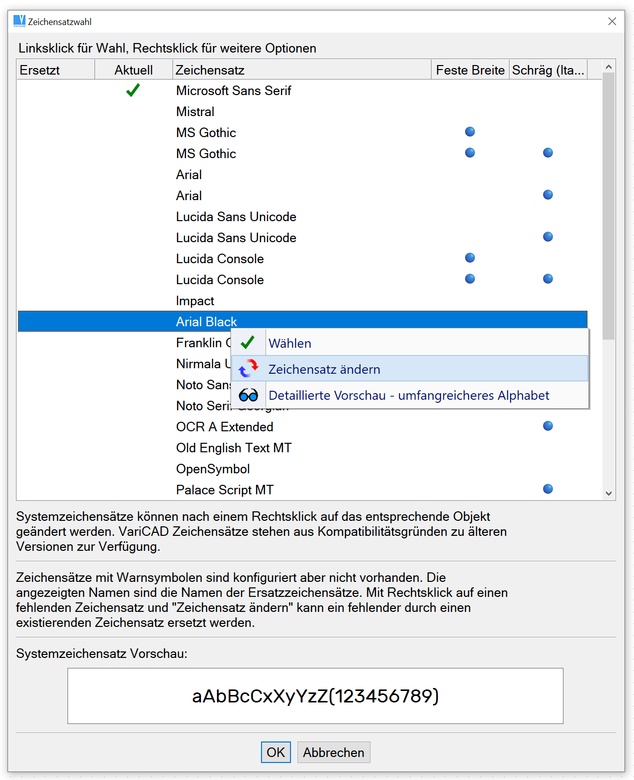

Zeichensatz Auswahl

Texte von oben nach unten schreiben

Text wird in VariCAD von links nach rechts geschrieben. Falls notwendig, kann man in VariCAD unter Windows einzelne Textzeilen von oben nach unter schreiben, und zwar in Chinesisch, Japanisch und Koreanischer Sprache. Wählen Sie dazu eine Truetype Zeichensatz, der mit dem Zeichen @ beginnt - zum Beispiel eine Schriftart mit dem Namen @Gulim. Stellen Sie dann den Textwinkel auf -90 Grad. Truetype Zeichensätze, die mit @ beginnen, enthalten um 90 Grad gedrehte Chinesische, Japanische und Koreanische Schriftzeichen.

Es existiert in der aktuellen Version von VariCAD keine Möglichkeit Texte von rechts nach links zu schreiben.

Unter Windows 10 sind eventuell nicht alle vordefinierten Zeichensätze standardmäßig installiert.

Textnotiz (Mehrzeiliger Text) - NOTE

Eine Textnotiz ist ein einzelnes Objekt, das bis zu 10 Textzeilen enthalten kann. Textnotizen können durch Ziehen und Ablegen (drag and drop) eingefügt werden. Die Zeichenbreite können Sie als Verhältnis zweier Abstände definieren.

Einzelne Textzeile - TEX

Einzelne Textzeilen werden horizontal ausgerichtet. Bestimmen Sie zuerst den Startpunkt der Textzeile und geben Sie anschließend den Text ein, beenden Sie jede Zeile mit der Eingabetaste. Bevor Sie den Startpunkt der Textzeile auswählen, können Sie auch:

Textmerkmale kopieren - Merkmale eines ausgewählten Textobjekts verwenden

Text aus einer Datei einfügen - TXI

Fügt Text aus einer Datei in eine Zeichnung ein. Wählen Sie zuerst die Datei aus und geben Sie anschließend den unteren linken Punkt der ersten Textzeile an. Sie müssen das Einfügen jeder Zeile bestätigen und können das Einfügen jederzeit unterbrechen um die Positionen der nachfolgenden Zeilen neu zu bestimmen. Sie können das Einfügen auch vor dem Erreichen des Dateiendes abbrechen.

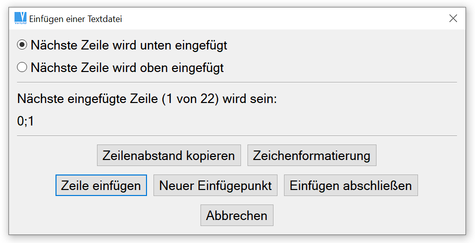

Dialog zum Einfügen aus einer Textdatei
